04 — MEGA HELICAL PILE
메가헬리컬파일
소라형 대형 날개(Helix)와 압력식 그라우팅을 결합해 지지력을 극대화한 깊은 기초 신기술입니다. 1,000kN 이상의 지지력을 무진동 · 무소음으로 확보합니다.
- 홈
- 메가헬리컬파일
적용 분야아파트주상복합교량태양광공장학교송전탑플랜트방음벽
01
공법 개요

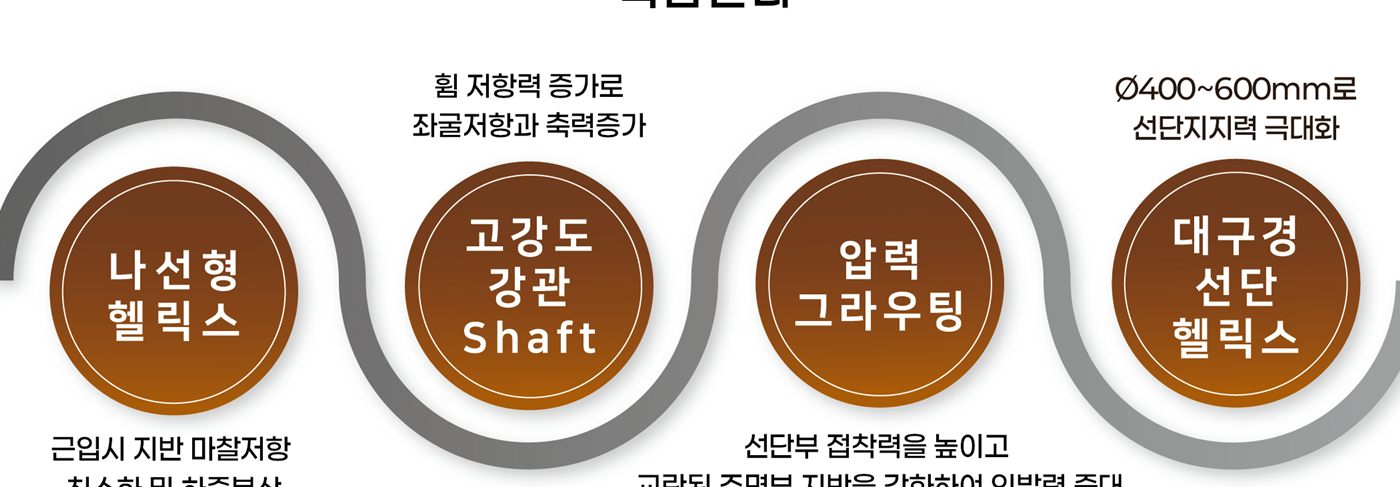

나선형 헬릭스 · 고강도 강관 Shaft · 압력 그라우팅 · 대구경 선단 헬릭스근입 시 지반 마찰 저항을 최소화하는 나선형 헬릭스와 고강도 강관 Shaft, 선단부 접착력을 높이는 압력 그라우팅, Ø400~600mm 대구경 선단 헬릭스로 구성됩니다.
배토가 없어 주변 지반이 교란되지 않고, 소형 장비로 도심지 · 협소 공간에 적용할 수 있습니다.
800~1,400kN
본당 설계하중200~400m
일일 시공 능력무진동
무소음 · 안전관리계획서 불필요02
구조 및 원리

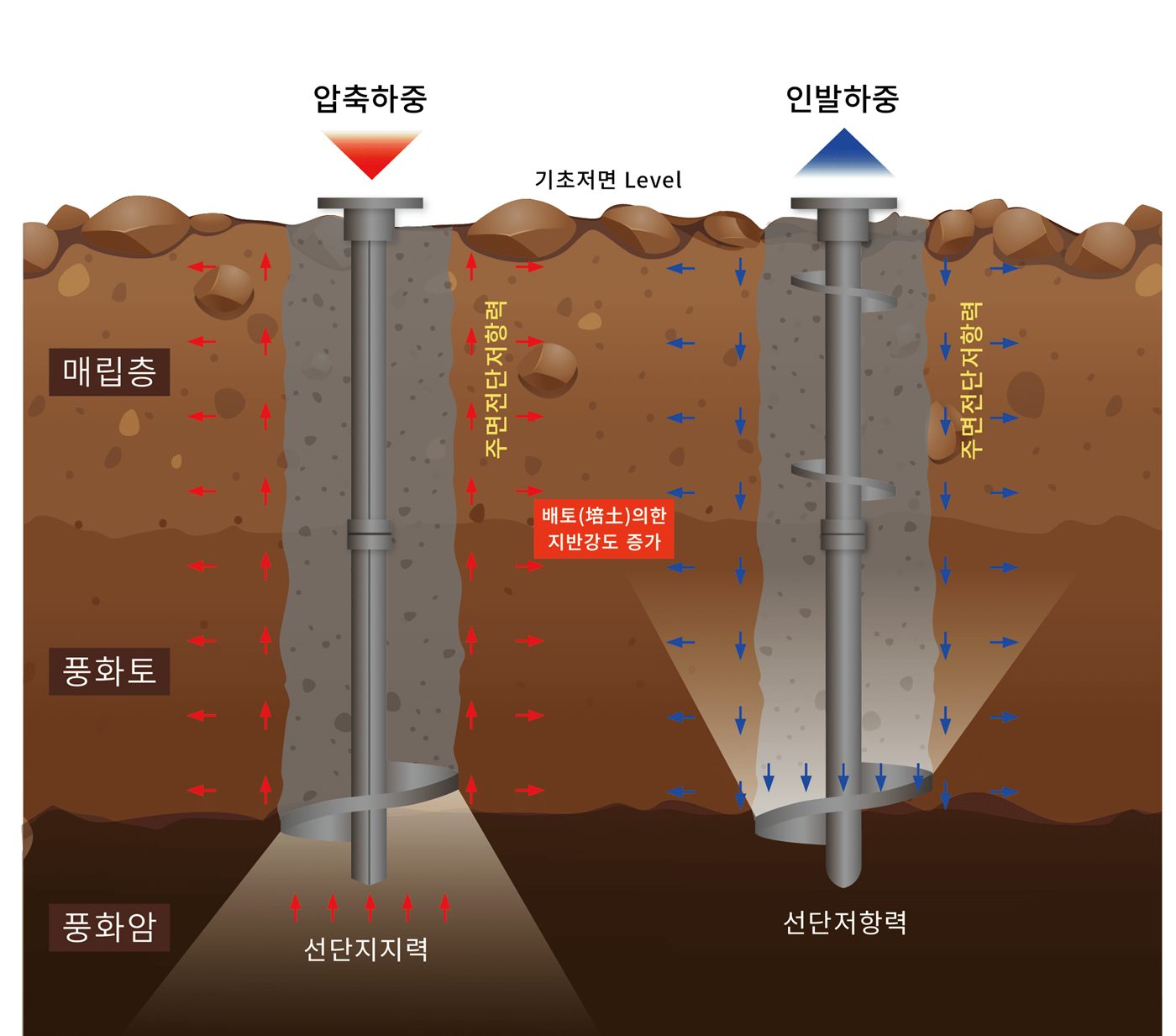

압축하중 · 인발하중 저항 메커니즘압축하중은 선단지지력과 주면전단저항력이 함께 받고, 인발하중은 헬릭스가 지반을 붙잡아 저항합니다.
배토(培土)에 의한 지반강도 증가로 주면 저항이 커지고, 그라우팅 기둥이 선단 지지력을 보강합니다.
- 1,000kN 이상 지지력
- 통일 규격 대비 파일 수량 감소
- 장비 조립 간편, 일체형 시공
- 신축 · 증축 · 리모델링 보강
- 중 · 소규모 건축 및 토목
03
설계 방법
본당 설계하중 800~1,400kN 범위에서 지반조사 결과(N치, 지지층 심도)에 따라 헬릭스 직경과 관입 깊이를 산정합니다.
통일 규격 대비 파일 수량을 줄여 기초 공사비를 절감합니다.
중 · 소규모 건축과 토목 구조물, 신축 · 증축 · 리모델링 보강에 적용합니다.
04
시공 방법

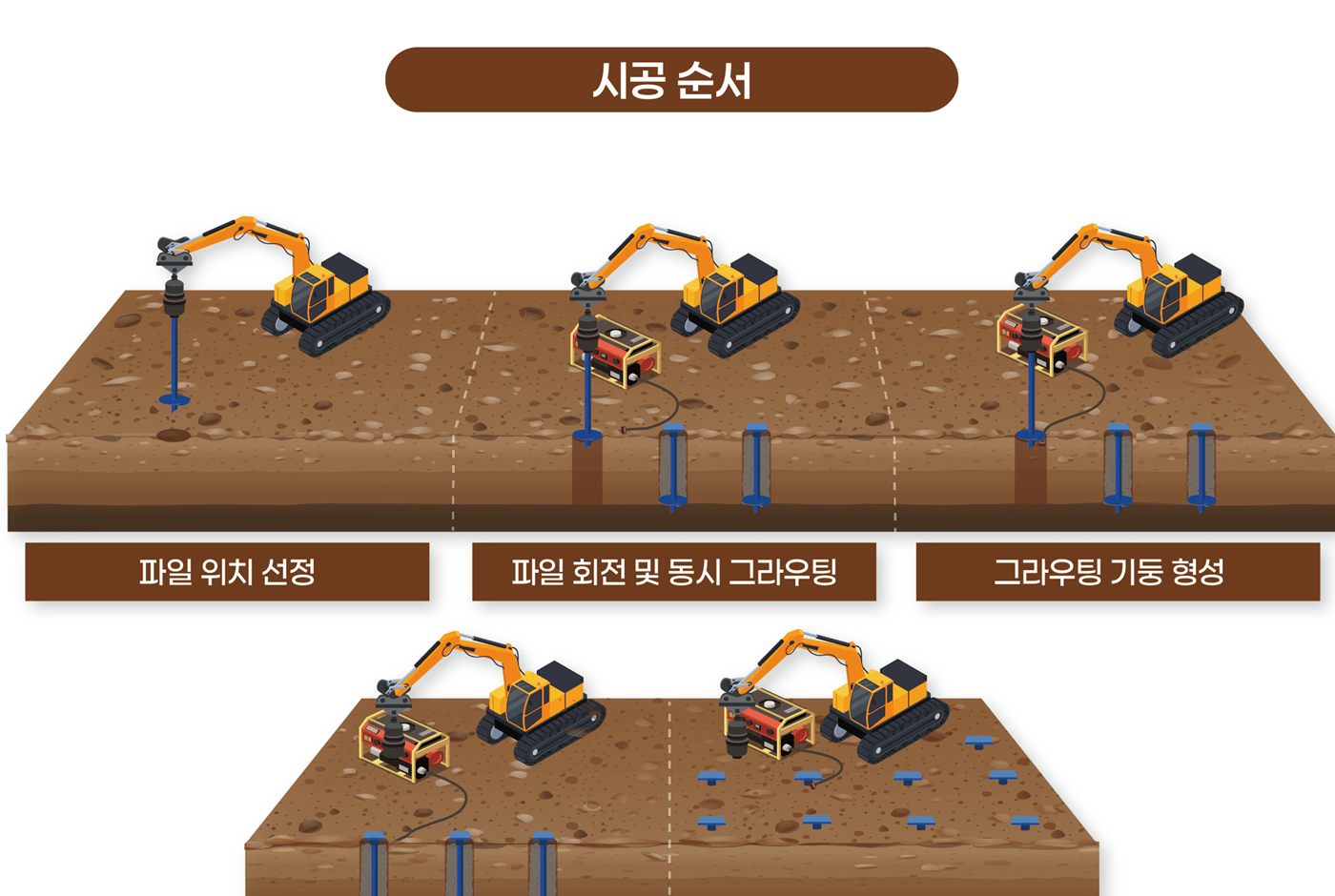

시공 순서- 파일 위치 선정
- 파일 회전 관입 및 동시 그라우팅
- 그라우팅 기둥 형성
- 파일 근입 완료 · 두부 정리 및 지압판 설치
일 200~400m 시공, 무진동 · 무소음, 안전관리계획서 불필요로 공기를 단축합니다.
05
PDA · 재하시험
시공 후 동재하시험(PDA)과 정재하시험으로 설계 지지력을 확인합니다.
시험 성적서와 구조 검토 자료는 문의 시 무료로 보내드립니다.
Micro 파일 · PHC 파일 비교
| 항목 | 메가헬리컬파일 | Micro 파일 | PHC 파일 |
|---|---|---|---|
| 시공능력 | 200~400m/일 | 80~120m/일 | 200~250m/일 |
| 경제성 | 100% | 130% | 115% |
| 환경성 | 매우 우수 | 보통 | 불량 (진동 · 소음) |
| 저항 원리 | 선단지지 + 주면마찰 | 주면마찰 | 선단지지 |
06
시공실적
647건
누적 시공실적3건
홈페이지 등록 사례
